23 Jan 2016

Kombinasi drone dan hecras

Hasil hecras dapat di kombinasikan dengan hasil pemotretan drone
Berikut langkah langkah nya :
1. Pengerjaan hec ras seperti pada prosedurnya
2. Saat input geometri pembuatan denah nya harus sesuai koordinat lokasi geografisnya
3 input cros sesuai prosedur
4 input data flow sesuai prosedur
5 runing simulasi model hecras
6 ekspor hasil hecras ke dalam format gis
7 siapkan peta hasil drone pada koordinat yang sama dengan pembuatan geometri hecras
8 catatan: harus pada koordinat satuan meter ; UTM indonesia wgs 84
9 penggunaan hecgeoras pada arcmap
10 ikuti prosedure HECGEORAS
11 lakukan overlay hasil bacaan hecgeoras dengan peta drone

Materi diatas semoga menjadi semangat untuk bersama belajar dan mencari sesuatu pengalaman baru....khusus bagi wre brawijaya semangat dalam belajar pencarian experience to hig level

Read more »

3 Feb 2015

SMS 8.01 Analisa Pola Aliran Di Pilar Jembatan Sungai Grindulu






Penelitian ini adalah bertujuan untuk menganaisa pola aliran di sekitar Piar jembatan pada Sungai Grindulu  yang terjadi dengan adanya rencana pembangunan jembatan Jalan Tol Lintas Selatan.
Penelitian ini menggunakan alat bantu paket pemrograman model numerik SMS 8.01.
Berikut hasil dari penelitian ini :




Berdasarkan hasil profil memanjang potongan A-A tersebut diatas kecepatan yang menghantam pilar adalah 1,651 m/det kemudian di hilir pilar kecepatan meambat menjadi 0.224 m/det kemudian meningkat hingga kecepatan normal debit aliran 2,515 m/det.




Pada Pilar sebelah kanan, kecepatan aliran di depan pilar sebesar 0,388 m/det dan di hilir pilar 0.171 m/det dan terdistribusi meningkat hingga kecepatan normal debit aliran yaitu sebesar 2,547 m/det.



Berdasarkan hasil diatas Nampak bahwa hasil simulasi numeric aliran pada Sungai Grindulu Rencana Pembangunan Jembatan, 2 Pilar mempengarui distribusi kecepatan pada Sungai Grindulu yaitu pada bagian Tengah Pilar dan bagian Pilar Sebelah Kiri Aliran, dengan kecepatan antara 2,56 m/det hingga 3,15 m/det.



Pada hasil kajian studi hidrodinamik aliran Sungai Grindulu dan Sirnoboyo berkenaan adanya rencana pembangunan Jembatan, maka direkomendasikan beberapa treatment untuk mengamankan morfologi sungai yaitu :
1.                  Pada Sungai Grindulu perlu ditambahkan struktur perkuatan dasar sungai berupa groundsill yang disusun dari material bronjong, yang dipasang pada dasar sungai penampang bagian tengah antar pilar

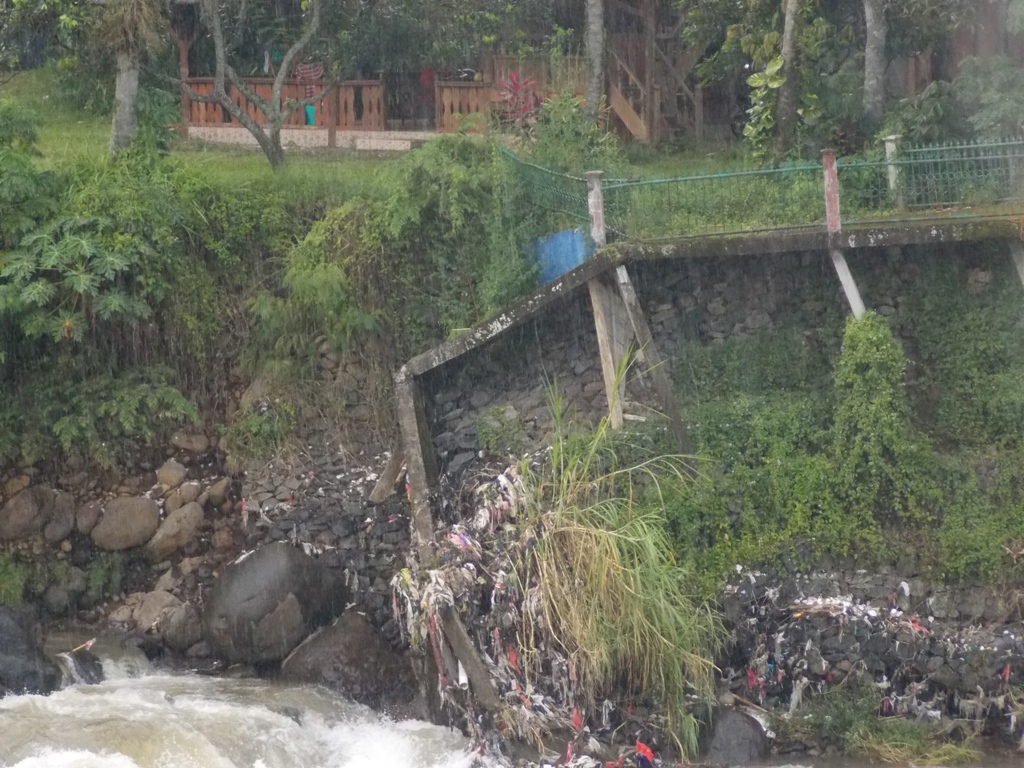

2.                  Pada sungai Grindulu penampang sungai bagian kiri aliran, diperlukan perkuatan tebing dan perkuatan dasar agar tidak terjadi gerusan lokal dan menyebabkan keruntuhan tebing penampang sungai.

Read more »
